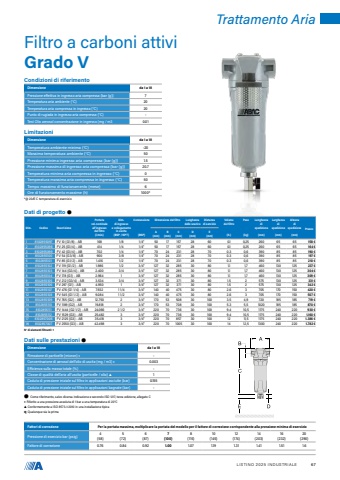

Trattamento AriaFiltro a carboni attivi Grado VCondizioni di riferimento Dimensione da 1 a 18Pressione effettiva in ingresso aria compressa (bar (g)) 7Temperatura aria ambiente (%u00b0C) 20Temperatura aria compressa in ingresso (%u00b0C) 20Punto di rugiada in ingresso aria compressa (%u00b0C) -Test Olio aerosol concentrazione in ingresso (mg / m3 0.01Dati sulle prestazioni %u25cfDimensione da 1 a 18Rimozione di particelle (micron) %u25a0 -Concentrazione di aerosol dell%u2019olio di uscita (mg / m3) %u25a0 0.003Efficienza sulla massa totale (%) -Classe di qualit%u00e0 dell%u2019aria all%u2019uscita (particelle / olio) %u25b2 1Caduta di pressione iniziale sul filtro in applicazioni asciutte (bar) 0.155Caduta di pressione iniziale sul filtro in applicazioni bagnate (bar) -%u25cf Come riferimento, salvo diversa indicazione e secondo ISO 1217, terza edizione, allegato C%u25a0 Riferito a una pressione assoluta di 1 bar a una temperatura di 20%u00b0C%u25b2 Conformemente a ISO 8573-1:2010 in una installazione tipicaq Qualunque sia la primaFattori di correzione Per la portata massima, moltiplicare la portata del modello per il fattore di correzione corrispondente alla pressione minima di esercizioPressione di esercizio bar (psig) 4(58)5(72)6(87)7(100)8(115)10(145)12(174)14(203)16(232)20(290)Fattore di correzione 0.76 0.84 0.92 1.00 1.07 1.19 1.31 1.41 1.51 1.6Limitazioni Dimensione da 1 a 18Temperatura ambiente minima (%u00b0C) -20Massima temperatura ambiente (%u00b0C) 50Pressione minima ingresso aria compressa (bar (g)) 1.5Pressione massima di ingresso aria compressa (bar (g)) 20.7Temperatura minima aria compressa in ingresso (%u00b0C) 0Temperatura massima aria compressa in ingresso (%u00b0C) 50Tempo massimo di funzionamento (mese) 6Ore di funzionamento massime (h) 1000**@ 20%u00c6 C temperatura di esercizioDati di progetto %u25cfDim. Codice DescrizionePortatavol. nominale all%u2019ingressodel filtro(l/min)Dim.di ingressoe collegamentoin uscita(BSP / NPT)Connessione(BSP)Dimensione del filtro Lunghezza dello scarico Distanzadi servizioVolumedel filtro(lt.)Peso(kg)Lunghezzadispedizione (mm)Larghezzadispedizione (mm)Altezzadi spedizione (mm)Prezzo A(mm)B(mm)C(mm)D(mm)E(mm)1 8102855097 FV 10 (G1/8) - AB 168 1/8 1/4\50 17 157 28 60 0.1 0,25 260 65 65 158 %u20ac2 8102855098 FV 25 (G1/4) - AB 414 1/4 1/4\50 17 157 28 60 0.1 0,25 260 65 65 164 %u20ac3 8102855099 FV 42 (G1/4) - AB 702 1/4 1/4\70 24 231 28 70 0.3 0,6 390 85 85 190 %u20ac4 8102855100 FV 54 (G3/8) - AB 900 3/8 1/4\70 24 231 28 70 0.3 0,6 390 85 85 197 %u20ac5 8102855101 FV 85 (G1/2) - AB 1.416 1/2 1/4\70 24 231 28 70 0.3 0,6 390 85 85 210 %u20ac6 8102855102 FV 119 (G1/2) - AB 1.986 1/2 3/4\127 32 285 30 80 1.1 1,7 460 130 125 237 %u20ac7 8102855103 FV 144 (G3/4) - AB 2.400 3/4 3/4\127 32 285 30 80 1.1 1,7 460 130 125 304 %u20ac8 8102855104 FV 178 (G1) - AB 2.964 1 3/4\127 32 285 30 80 1.1 1,7 460 130 125 309 %u20ac9 8102855105 FV 212 (G3/4) - AB 3.534 3/4 3/4\127 32 371 30 80 1.5 2 575 130 125 331 %u20ac10 8102855106 FV 297 (G1) - AB 4.950 1 3/4\127 32 371 30 80 1.5 2 575 130 125 342 %u20ac11 8102855107 FV 476 (G1 1/4) - AB 7.932 1 1/4 3/4\140 40 475 30 80 2.6 3 705 170 150 420 %u20ac12 8102855108 FV 545 (G1 1/2) - AB 9.084 1 1/2 3/4\140 40 475 30 80 2.6 3 705 170 150 507 %u20ac13 8102855109 FV 765 (G2) - AB 12.750 2 3/4\170 53 508 30 100 3.5 4,9 720 185 185 719 %u20ac14 8102855110 FV 1189 (G2) - AB 19.818 2 3/4\170 53 708 30 100 5.3 5,5 1020 185 185 870 %u20ac15 8102855111 FV 1444 (G2 1/2) - AB 24.066 2 1/2 3/4\220 70 736 30 100 9.4 10,5 1175 240 220 930 %u20ac16 8102855112 FV 1529 (G3) - AB 25.482 3 3/4\220 70 736 30 100 9.4 10,5 1175 240 220 1.160 %u20ac17 8102857006 FV 2125 (G3) - AB 35.418 3 3/4\220 70 857 30 100 12 11,5 1175 240 220 1.386 %u20ac18 8102857007 FV 2550 (G3) - AB 42.498 3 3/4\220 70 1005 30 100 14 12,5 1300 240 220 1.782 %u20acN%u00b0 di elementi filtranti: 1LISTINO 2025 INDUSTRIALE 67
